GDM.DRAIN aBG
ökologisches Flächensystem

GDM.DRAIN aBG Nr. Z-84.1-9

5 Farben 3 Oberflächen 2 Formate 2 Produktausprägungen
Das Mehrsteinsystem GDM.DRAIN aBG Nr. Z-84.1-9 steht für die neue Ökopflaster-Generation zur Behandlung und Versickerung von Niederschlagsabflüssen von Verkehrsflächen. GDM.DRAIN aBG Nr. Z-84.1-9 besitzt die allgemeine Bauaufsichtliche Genehmigung (aBG) des Deutschen Instituts für Bautechnik, Berlin.

Produktdetails

Fasen & Kanten

Mikrofase (≤ 2x2 mm)
mit verdeckt angeformten Abstandhaltern/​Verbundstabilisatoren
gealterte Kante
mit verdeckt angeformten Abstandhaltern/​Verbundstabilisatoren

proActive Eigenschaften

5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
proDrain
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung
proWater
Grundwasserschutz durch Niederschlagswasserbehandlung

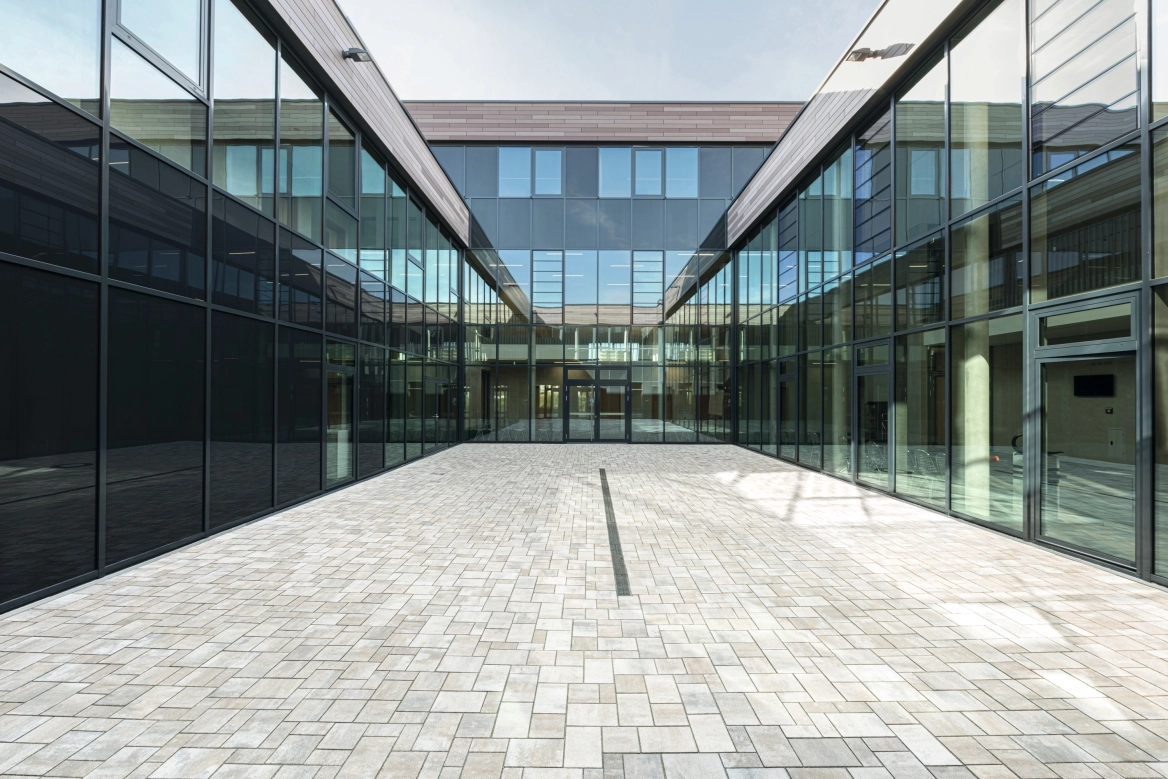

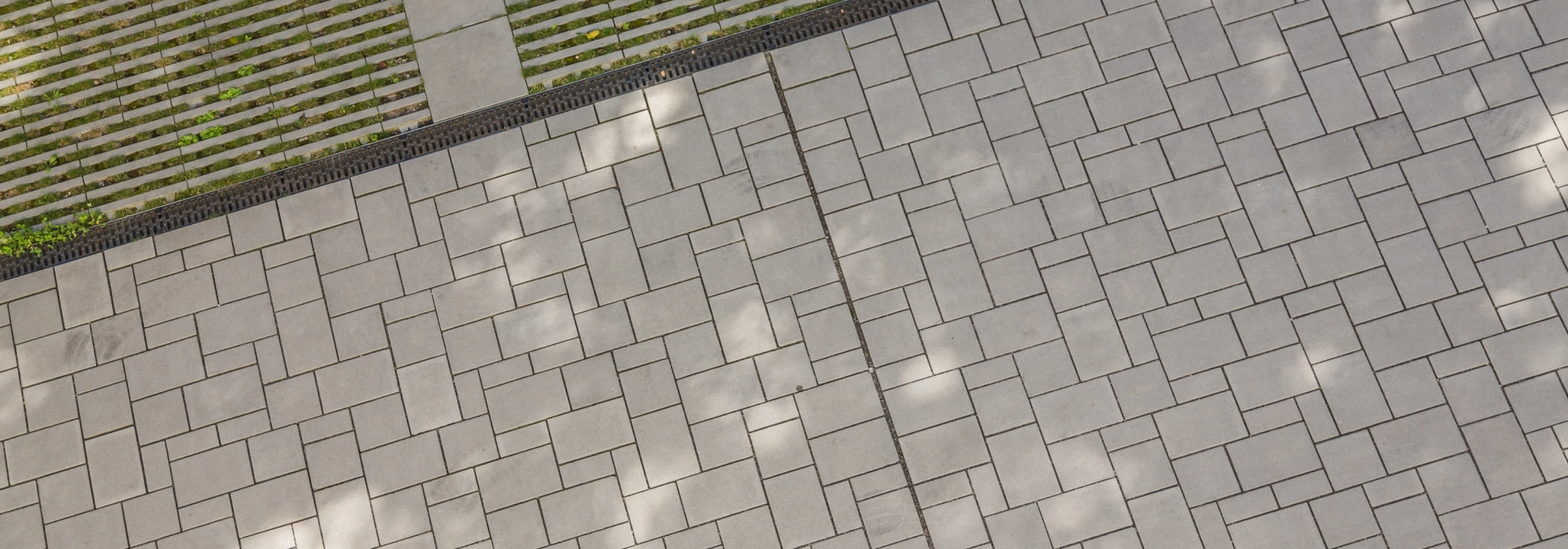

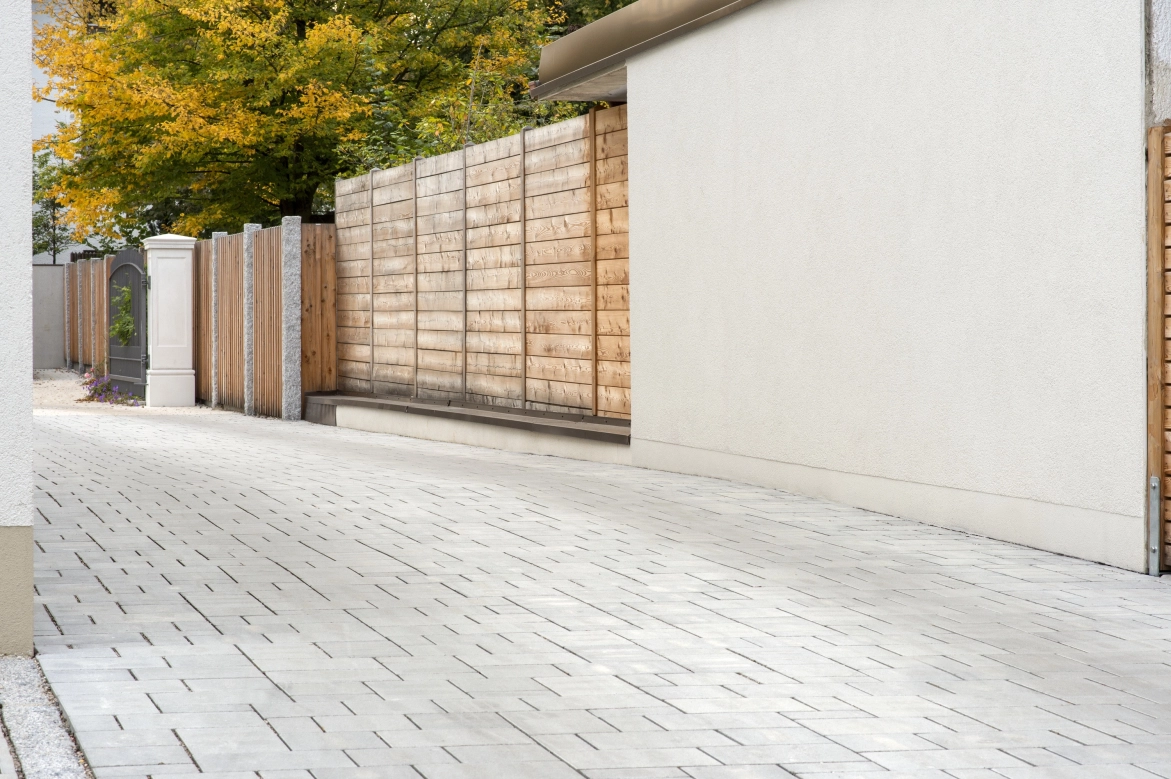

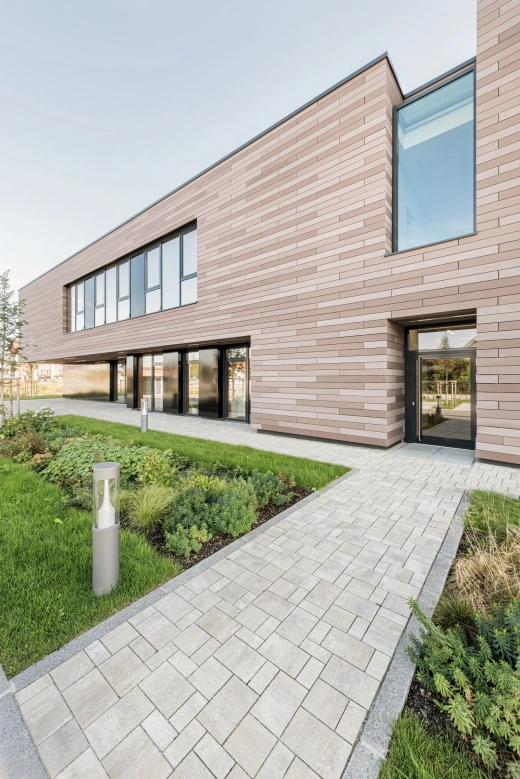

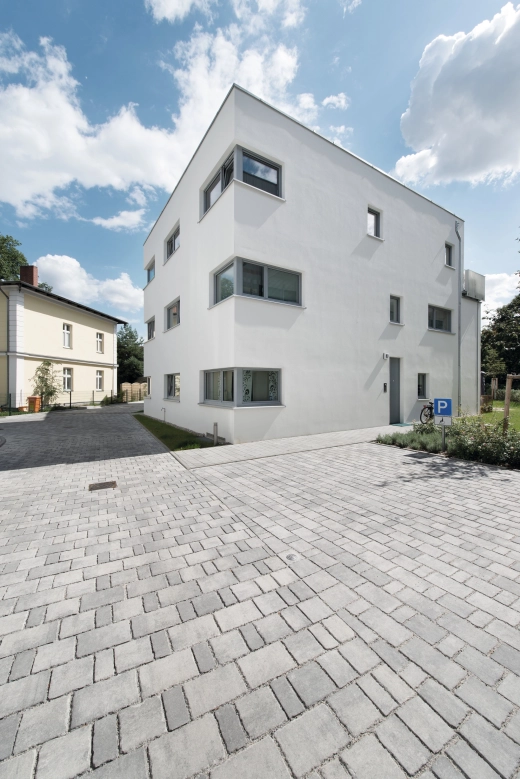

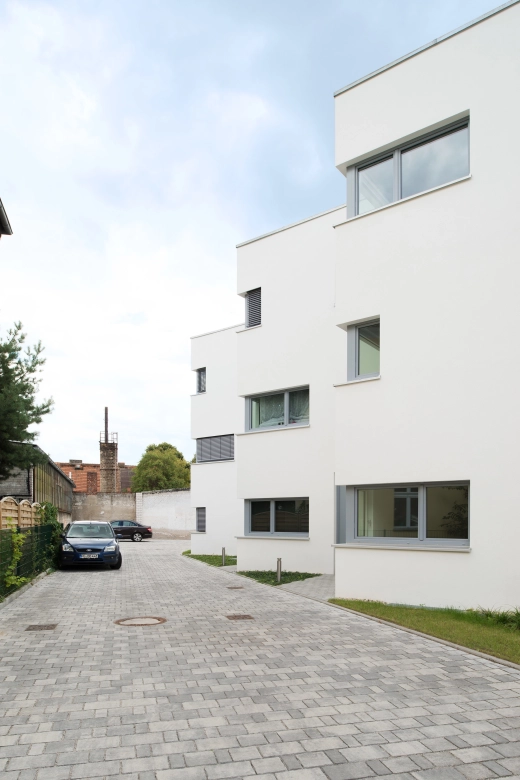

Produktgalerie

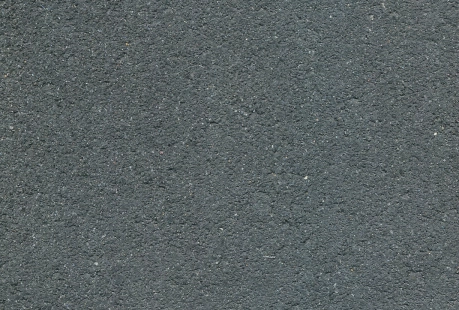

Farben

Formate

Legende

Schwerlast bei gelegentlicher Nutzung
Schwerlast bei regelmäßiger oder häufiger Nutzung
Mikrofase (≤ 2x2 mm)
gealterte Kante
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
proDrain
Grundwasserschutz durch Niederschlagswasserbehandlung
proWater

Mehrsteinsystem Typ AW (antikplus; gealtert)

Grau-Schwarz
Muschel-Kalk
Länge x Breite x Dicke
30,0 x 20,0 x 8,0 cm
Stück
8
Gewicht
160,0 kg / m²
Belastungsklasse
Schwerlast bei gelegentlicher Nutzung
Fase
gealterte Kante
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung
Grau-Schwarz
Muschel-Kalk
Länge x Breite x Dicke
20,0 x 20,0 x 8,0 cm
Stück
8
Gewicht
160,0 kg / m²
Belastungsklasse
Schwerlast bei gelegentlicher Nutzung
Fase
gealterte Kante
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung
Grau-Schwarz
Muschel-Kalk
Länge x Breite x Dicke
20,0 x 10,0 x 8,0 cm
Stück
8
Gewicht
160,0 kg / m²
Belastungsklasse
Schwerlast bei gelegentlicher Nutzung
Fase
gealterte Kante
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung

Mehrsteinsystem Typ AW (nativo; unbearbeitet)

Anthrazit
Grau
Grau-Schwarz
Muschel-Kalk
Länge x Breite x Dicke
30,0 x 20,0 x 8,0 cm
Stück
8
Gewicht
160,0 kg / m²
Belastungsklasse
Schwerlast bei gelegentlicher Nutzung
Fase
Mikrofase (≤ 2x2 mm)
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung
Anthrazit
Grau
Grau-Schwarz
Muschel-Kalk
Länge x Breite x Dicke
20,0 x 20,0 x 8,0 cm
Stück
8
Gewicht
160,0 kg / m²
Belastungsklasse
Schwerlast bei gelegentlicher Nutzung
Fase
Mikrofase (≤ 2x2 mm)
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung
Anthrazit
Grau
Grau-Schwarz
Muschel-Kalk
Länge x Breite x Dicke
20,0 x 10,0 x 8,0 cm
Stück
8
Gewicht
160,0 kg / m²
Belastungsklasse
Schwerlast bei gelegentlicher Nutzung
Fase
Mikrofase (≤ 2x2 mm)
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung

Pflasterstein (ferro; edelstahlkugelgestrahlt)

Grau-Uni
Länge x Breite x Dicke
20,0 x 20,0 x 8,0 cm
Gewicht
160,0 kg / m²
Belastungsklasse
Schwerlast bei gelegentlicher Nutzung
Fase
Mikrofase (≤ 2x2 mm)
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung

Pflasterstein (nativo; unbearbeitet)

Anthrazit
Grau
Grau-Schwarz
Muschel-Kalk
Länge x Breite x Dicke
30,0 x 20,0 x 8,0 cm
Gewicht
160,0 kg / m²
Belastungsklasse
Schwerlast bei gelegentlicher Nutzung
Fase
Mikrofase (≤ 2x2 mm)
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung
Anthrazit
Grau
Grau-Schwarz
Muschel-Kalk
Länge x Breite x Dicke
20,0 x 20,0 x 8,0 cm
Gewicht
160,0 kg / m²
Belastungsklasse
Schwerlast bei gelegentlicher Nutzung
Fase
Mikrofase (≤ 2x2 mm)
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung
Anthrazit
Grau
Länge x Breite x Dicke
30,0 x 20,0 x 10,0 cm
Gewicht
200,0 kg / m²
Belastungsklasse
Schwerlast bei regelmäßiger oder häufiger Nutzung
Fase
Mikrofase (≤ 2x2 mm)
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung
Anthrazit
Grau
Länge x Breite x Dicke
20,0 x 20,0 x 10,0 cm
Gewicht
200,0 kg / m²
Belastungsklasse
Schwerlast bei regelmäßiger oder häufiger Nutzung
Fase
Mikrofase (≤ 2x2 mm)
Eigenschaften
5,8 - 7,6 % versickerungsfähiger Flächenanteil, regenerierbares System, Abflussbeiwert ψ = 0,00
Grundwasserschutz durch Niederschlagswasserbehandlung

Produkthinweise

besonders hohe Betongüte durch hochfeste Quarz-, Granit- oder Basaltzuschläge
Mehr Produkthinweise

Weitere GDM.DRAIN Produkte

ökologisches Flächensystem
GDM.DRAIN stone

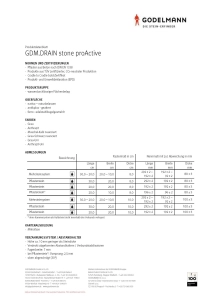

Downloads
